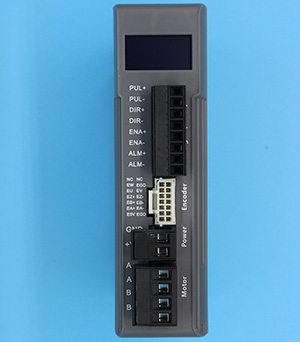

混合伺服驱动器说明书

●工作电压:直流输入电压24VDC~80VDC,推荐工作电压24V/36V/48V ●连续输出电流峰值8.0A

在线咨询 全国热线
13176400669
产品简介

Product

特点


●工作电压:直流输入电压24VDC~80VDC,推荐工作电压24V/36V/48V

●连续输出电流峰值8.0A

●可接受差分和单端式脉冲/方向/脱机指令

●有故障输出指示接口功能

●带LCD高清屏显示相关数据及参数

●每圈脉冲数可通过调试软件或拔码设定(细分)

●具有过压、欠压、过流等保护功能

●单/双脉冲模式、脉冲有效沿可选(通过串口连接上位机选择)

●控制指令脉冲频率为500KHz(出厂默认为200KHz)

●脉冲,方向和脱机信号输入接口电平为4.5-28V兼容

●具有USB串口TTL电平(RS232 MODEL BUS协议)调试功能,但需使用本公司专用的串口调试线缆



3. 应用领域

适合各种中小型自动化设备和仪器,例如:锁螺丝机,剥线机,绕线机,端子机,激光机,喷绘机、中小型雕刻机、电子加工设备、自动抓取设备、专用数控机床、包装设备和机器人等。在用户期望低噪声、高速度的设备中应用效果尤佳。


4. 散热注意事项


驱动器的可靠工作环境温度通常在-5℃ ~ 45℃以内,驱动器工作时温度为50℃以内,电机工作时温度为60℃以内,必要时靠近驱动器处安装风扇,强制散热,保证驱动器在可靠工作温度范围内工作。


适配电机:

驱动器结构可以匹配任何型号的28机座,35机座,42机座,57机座,60机座和86机座的两相混合伺服电机,本司主要推荐0.2 NM,0.4 NM, 0.6 NM,0.8 NM,1.0NM,2.8NM, 3.6NM,4.5NM和8.5NM的混合伺服电机,也可以匹配其它厂商的混合伺服电机,编码器线数250线~5000线均可,但需与本司联系,提供电机参数,根据不同电机匹配相关程序。如果客户对低速振动或高速性能有更高要求,建议与本司联系,我司将根据电机参数写入匹配电机的算法,电机将表现出好的性能。
